Nach dem hochpräzisen Laser-3D-Scanning von Scantech bietet das 3DeVOK-Team von Scantech für das hochauflösende Mapping im Nachbearbeitungsteil eine brandneue Lösung: die 3DeVOK Smart Mapping-Software.
Die Software nutzt Photogrammetrie, KI-Bilderkennung, Texturfusion und Nahtlinienbearbeitungstechnologien, um eine effiziente und genaue Kartierung zu erreichen.
Sie können die Software herunterladen, indem Sie hier klicken.
Die Software ist hoch integriert (die herkömmliche Art der Nachbearbeitung erfordert die gleichzeitige Verwendung mehrerer 3D-Softwareprogramme und stellt hohe Anforderungen an die Fähigkeiten und Erfahrung des Nachbearbeitungspersonals) und hoch automatisiert (der Automatisierungsgrad liegt bei über 95 %, was die Verwendung erleichtert).
Es werden keine hohen Anforderungen an das Personal für die Nachbearbeitung gestellt. Da die meisten Verarbeitungsschritte automatisiert sind, kann die für die Nachbearbeitung verantwortliche Person mehrere Computer verwenden und mehrere Modelle gleichzeitig verarbeiten. Die oben genannten Vorteile sind hocheffizient (die Zeit für das Mapping eines Objekts mit Mid-Mesh wurde auf nur eine halbe Stunde reduziert, während die herkömmliche Verarbeitung mindestens 2 bis 5 Stunden dauert). Die Produktionseffizienz von hochauflösenden Mappings wird dadurch erheblich verbessert und die Produktionskosten werden erheblich gesenkt.
In Bezug auf die Feinheit erreicht die 3DeVOK Smart Mapping-Software einen Verlust der Bildauflösung von 0 und stellt jedes Texturdetail des Objekts im größtmöglichen Umfang wieder her.
●Hochautomatisiert und intelligent: Mehr als 95 % der Arbeit werden automatisch von der Software erledigt
●Einfache Bedienung, leicht zu verwenden: Sie können mit einem Tag Training loslegen und sind nach einer Woche der Nutzung kompetent, auch ohne Vorkenntnisse
●Effiziente Ausgabe: Die Verarbeitung des mittleren Modells (30-100-W-Gesichter) und des hohen Modells dauert nur 30 Minuten
●Hochauflösende und verlustfreie Qualität: Es unterstützt 4K-, 8K- und 16K-Texturmapping-Ausgabe mit ultrahoher Auflösung, um die Qualität des Texturmappings sicherzustellen
●Präzises Mapping: natürliche und nahtlose Texturfusion, Texturgenauigkeit ≤ 0,1 mm, Farbgleichmäßigkeit (Farbkonsistenz zwischen mehreren Fotos) ≥ 95 % Bildfehler (Fremdkörpermapping, Glanzlichter, Linsenverschmutzung usw.) ≤ 0,01 %

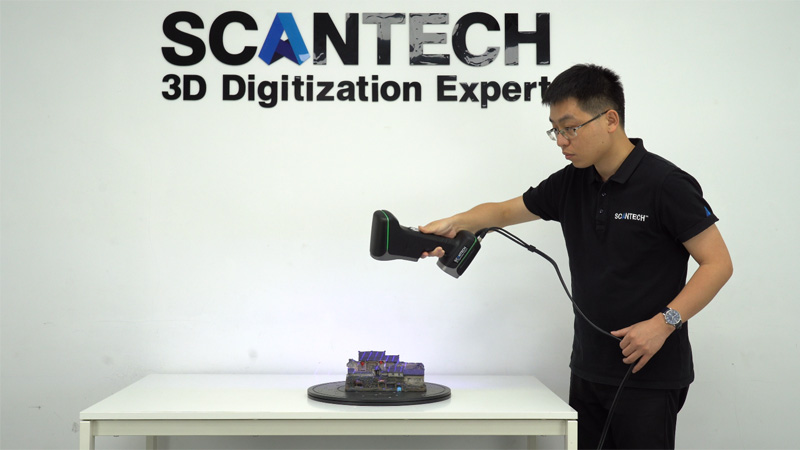

3D-Scannen
Fotosammlung

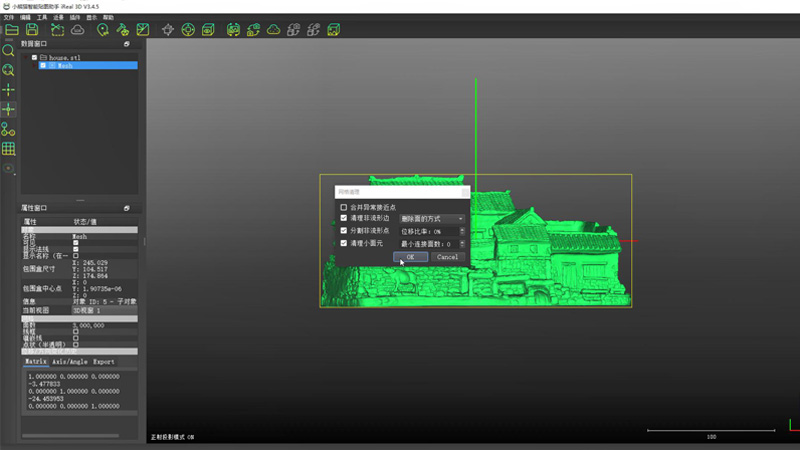

Modellvorverarbeitung
Fotofarbanpassung

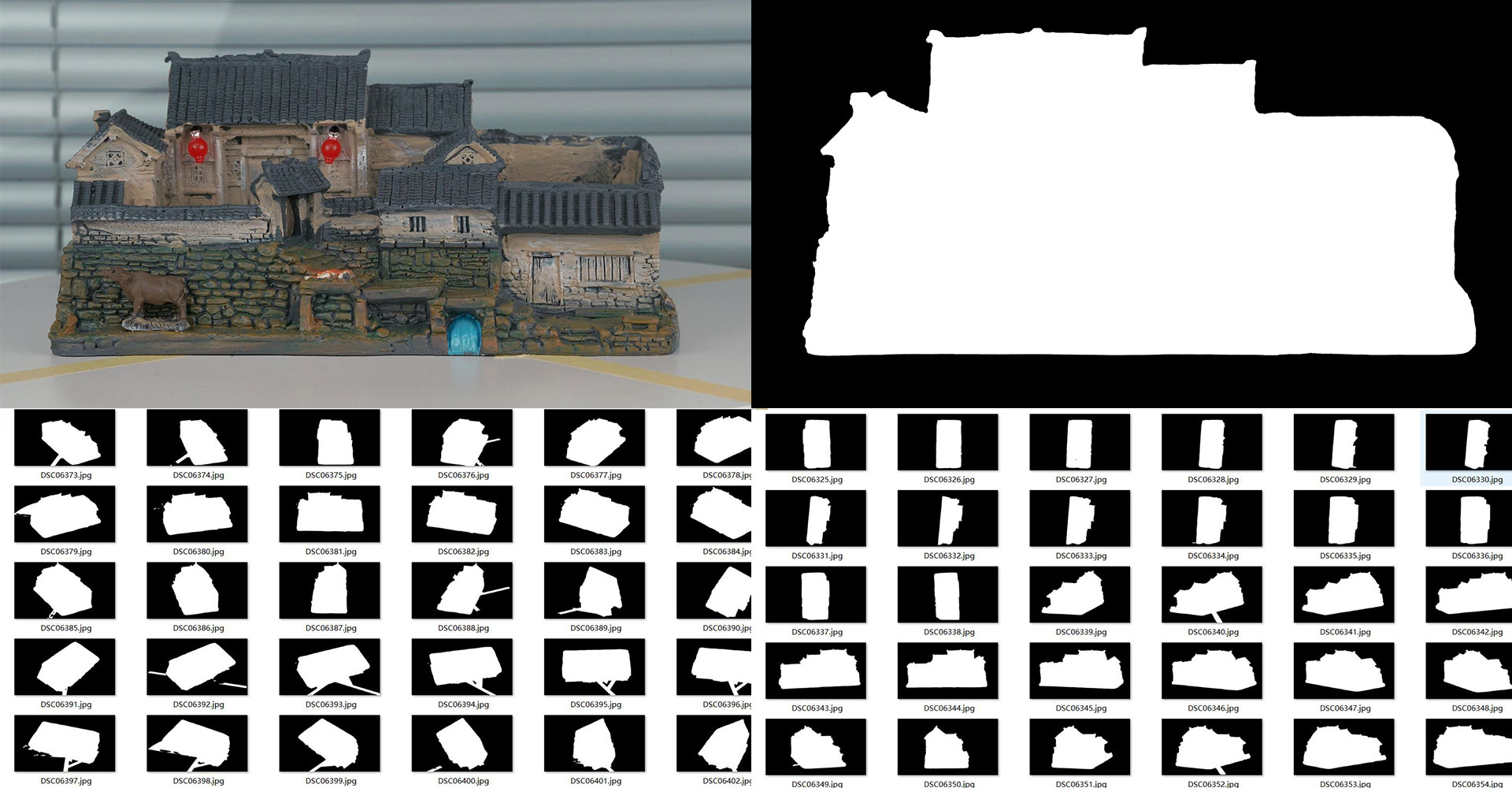

Durch die KI-Bilderkennungstechnologie wird die Extraktion der Hauptteile aller Fotos automatisch abgeschlossen (das Weiße ist der automatisch erkannte Hauptteil), der für den nächsten Schritt verwendet wird: relative Ausrichtung der Fotos

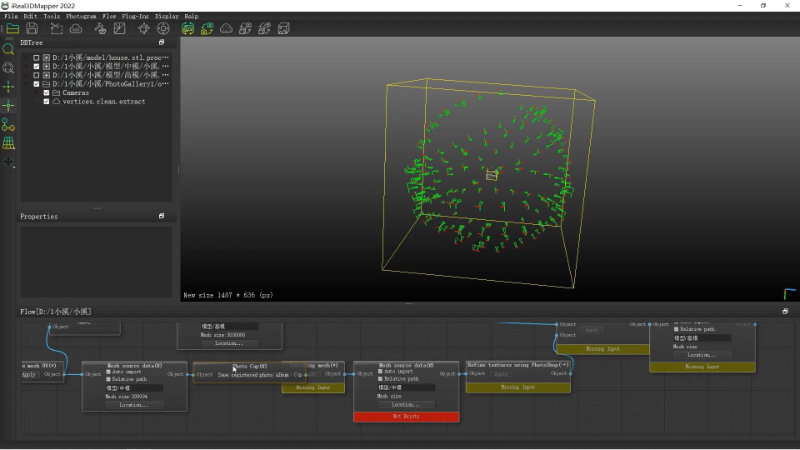

Importieren Sie alle Fotos mit einem Klick, berechnen Sie automatisch die relativen Positionen von Hunderten von Fotosets innerhalb von 5-10 Minuten und schließen Sie die relative Ausrichtung aller Fotos ab

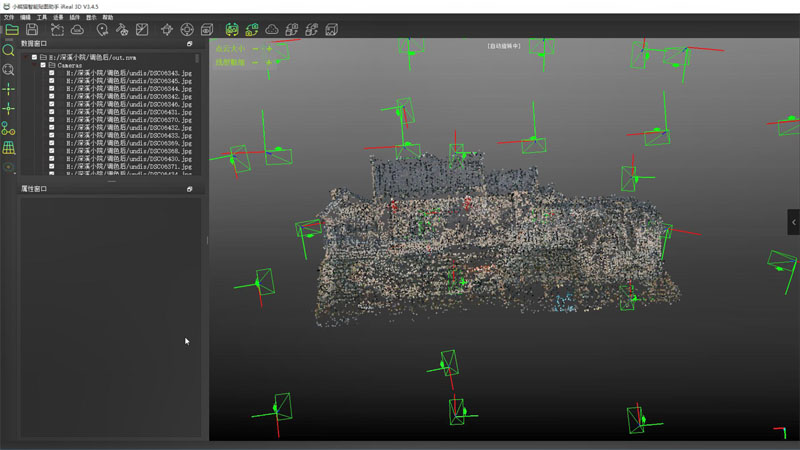

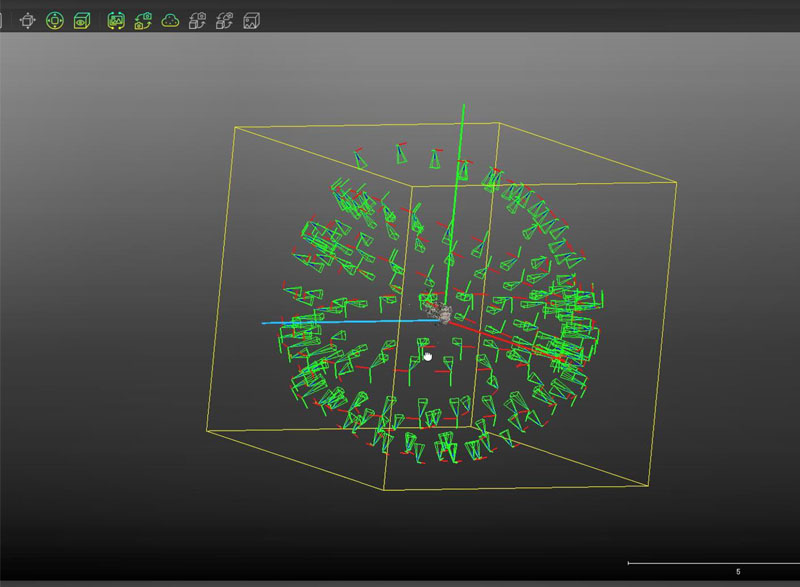

Berechnen Sie mithilfe der Texturmerkmale (Hauptteil) zwischen den Fotos automatisch die relative räumliche Position aller Fotos, vervollständigen Sie die Sortierung und erstellen Sie dann eine Sequenz virtueller Kameras und Merkmalsscheitelpunkte für alle Fotos.

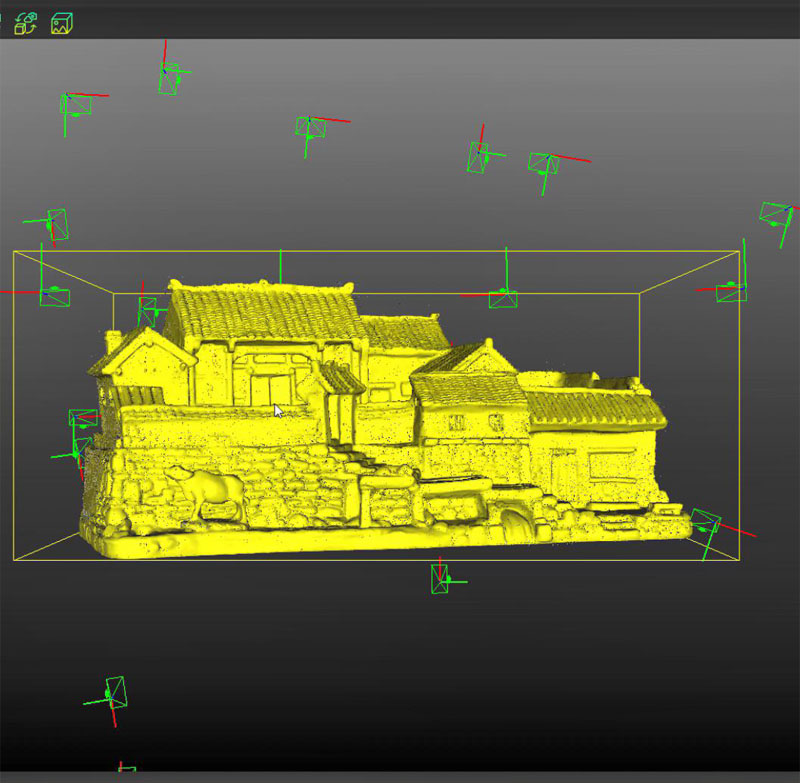

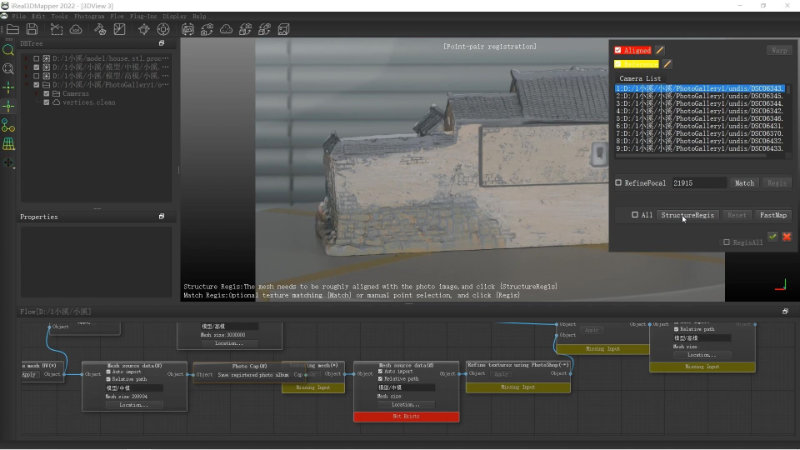

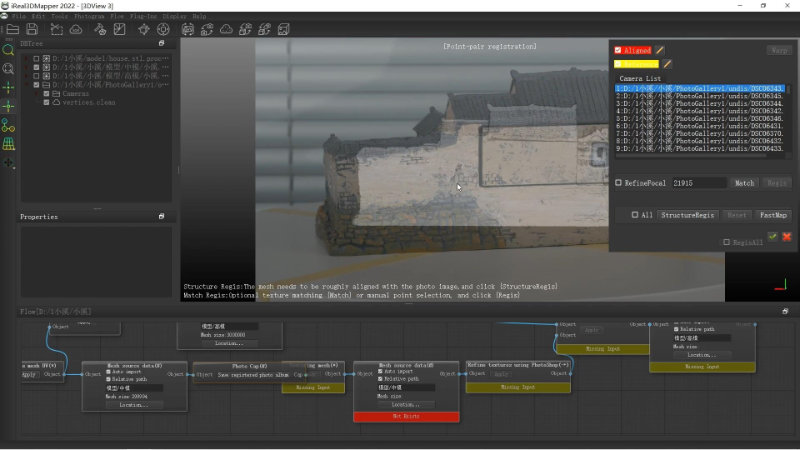

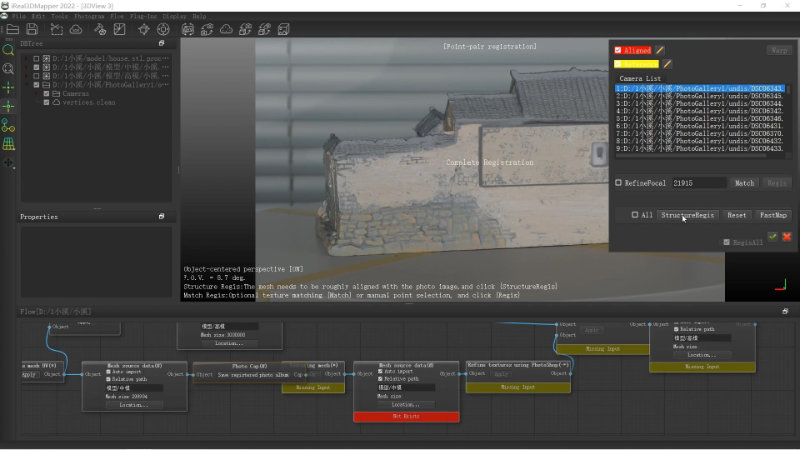

Wählen Sie ein Foto aus, platzieren Sie das 3D-Modell in derselben Größe und Position wie das Foto, analysieren Sie die ähnlichen Strukturmerkmale des Fotos und des Modells mithilfe eines intelligenten Algorithmus, führen Sie die automatische, präzise Ausrichtung eines einzelnen Fotos und des Modells durch und erstellen Sie dann automatisch mit einem Klick die räumliche Zuordnungsbeziehung zwischen dem Modell und dem Foto.

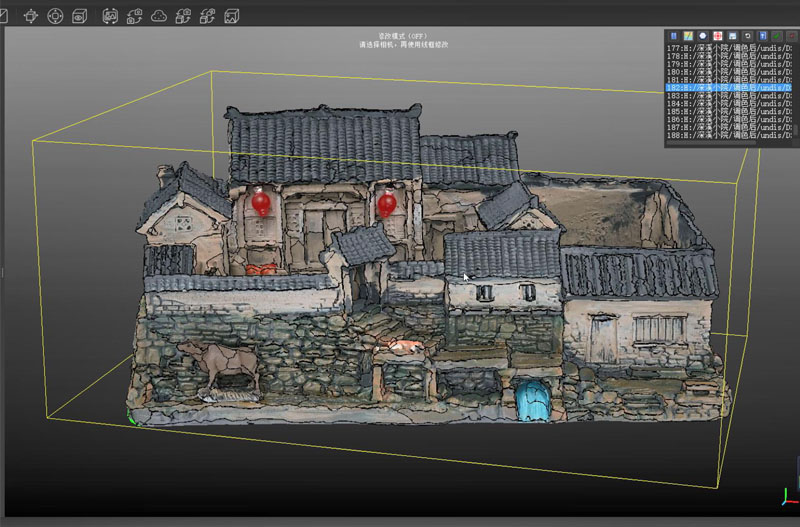

1. Identifizieren Sie auf intelligente Weise falsche Texturen (Facula-Bereich, unscharfer/unscharfer Bereich, Bereich ohne Objekt) und eliminieren Sie automatisch reflektierende Texturen.
2. Jede dreieckige Netzoberfläche des Modells kann mit mehreren Mehrwinkelfotos verknüpft werden, ihre Texturqualität wird automatisch berechnet und sortiert und hochwertige Texturen mit höheren Gewichten werden automatisch ausgewählt.
(Gewichtete Statistiken vieler Parameter wie Schärfe, Sättigung, Winkel usw.) Für intelligentes Mapping, wodurch der Arbeitsaufwand für das manuelle Entfernen von Fackeln und unscharfen Unschärfebereichen reduziert wird.

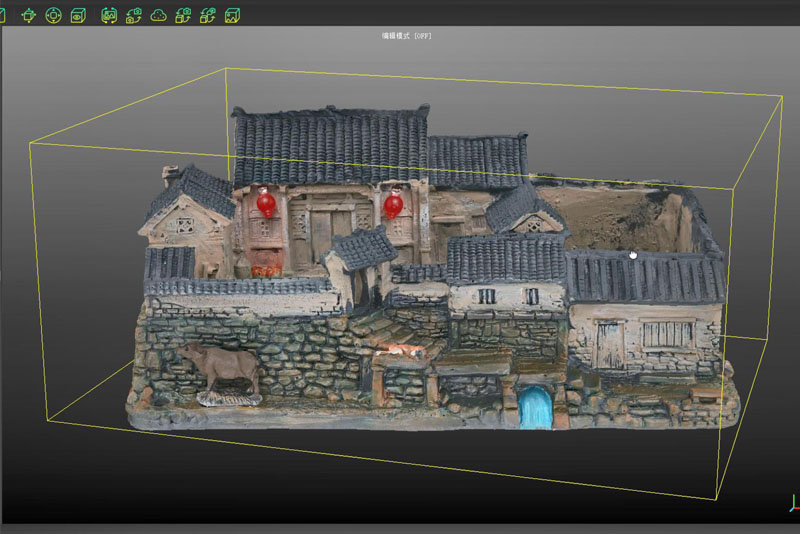

3. Nach erfolgreichem Mapping werden die Texturnahtlinien automatisch generiert und die falschen Texturen, die nicht vollständig entfernt wurden, werden in Echtzeit bearbeitet, um die perfekte Texturfusion von Mehrwinkelbildern im 3D-Modell zu realisieren.
Visualisierung, Echtzeitbearbeitung und Verfeinerung:

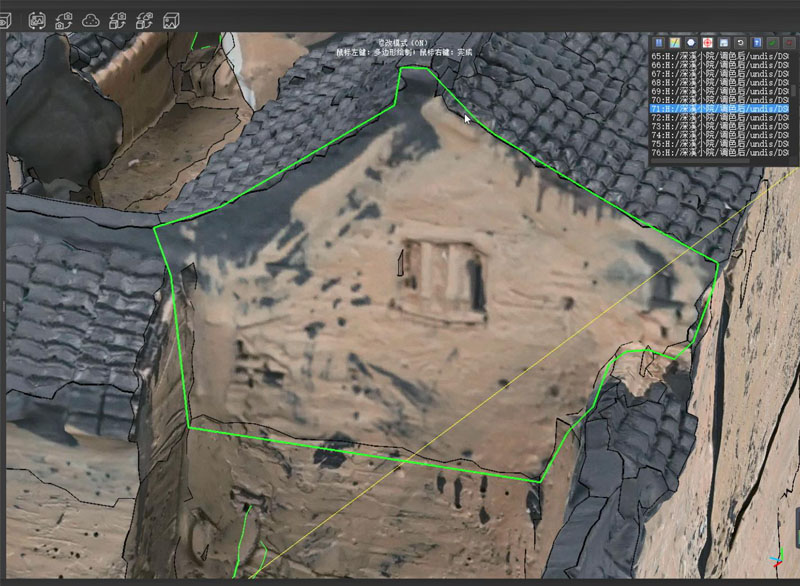

Bei Karten, die nicht vollständig übereinstimmen oder bei lokalen Karten mit Reflexionen, unscharfen, verschwommenen Fotos usw. können Sie das Nahtlinienbearbeitungstool verwenden, um eine präzise Echtzeitverfeinerung vorzunehmen.
Die Zeit zur Neuberechnung der Textur kann auf 1 Sekunde genau gesteuert werden

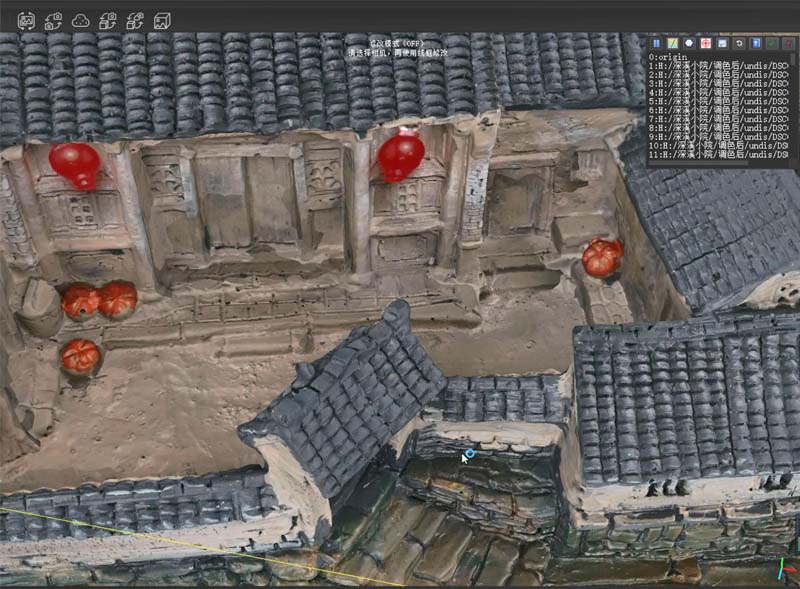

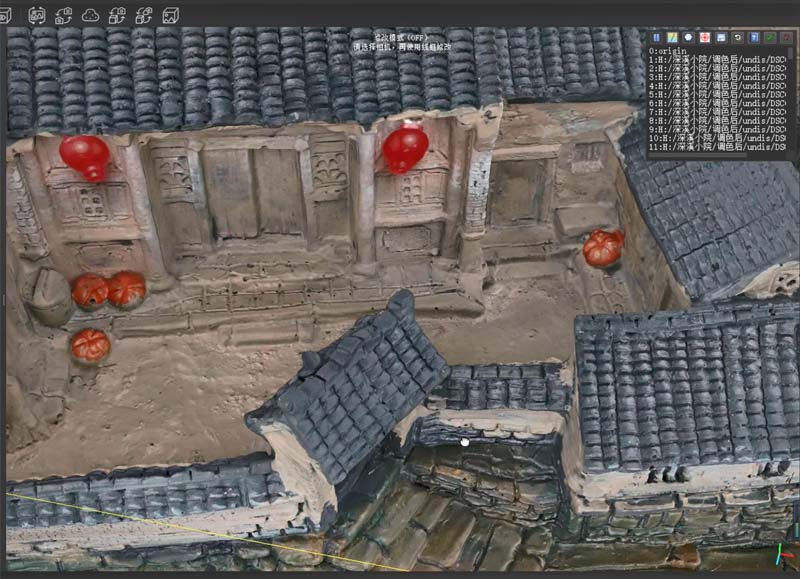

Die intelligente Fusionsverarbeitung der Mappings sorgt für eine natürliche und farblich einheitliche Wirkung:
1. Verwenden des Poisson-Blending-Algorithmus zur Durchführung der Farbberechnung
2. Federverarbeitung für die Textur des Nahtlinienbereichs
| Datenformat | 720°digitales 3D-Modell |
| Ausgabeformat | *.obj，*.ply，*.fbx，*.stl，*.off und andere universelle 3D-Formate |
| Auflösung der Textur | 16384*16384、8192*8192、4096*4096 |
| Zuordnungsfehler | ≤0,08+0,02*D/300 mm („D“ stellt die größte Größe des Artikels dar, die Einheit ist mm) |
| Durchschnittliche chromatische Aberration | (CIEDE2000)≤5 |
| Bildpunkt | (Fremdkörpermapping, Lichtfleck, Linsenverunreinigung usw.) ≤ 0,01 % |
| Farbgleichmäßigkeit | Nachdem mehrere Fotos abgebildet wurden, gleichmäßiges Licht und Farbe, um sicherzustellen, dass die Gesamtfarbe der Utensilien konsistent ist |
| Rand abbilden | Die Kanten der Mappings verschmelzen natürlich und nahtlos |
| Kartierungsgenauigkeit | ≤0.1 mm |
