Vergleichen Sie 3D-Laserscan+3DeVOK-Mapping-Software und Fotomodellierung in 7 Aspekten

Im Gegensatz zu den Fotomodellierungen und 3D-Softwaremodellierungen, die im Laufe der Jahre auf dem Markt sehr populär geworden sind, unterscheidet sich die Erfahrung mit der 3DeVOK-Mapping-Software für viele Kunden immer noch von anderer 3D-Mapping-Software auf dem Markt: Ihre Mehrszenen-Anpassbarkeit, einfache Bedienung, hohe Effizienz, hohe Qualität und andere Erfahrungen haben die bisherige Erfahrung mit 3D-Farbtextur-Mapping stark übertroffen.

Derzeit ist die Community-Version der 3DeVOK-Mapping-Software zum kostenlosen Testen verfügbar. Es ist kein Aktivierungscode erforderlich. Einfach herunterladen und verwenden. Sie benötigen lediglich einen tragbaren Laser-3D-Scanner + Smartphone/DSLR-Kamera, um flüssiges, ultrahochauflösendes 3D-Farbmapping zu erleben. In diesem Artikel erläutern wir Kunden, die sich noch nicht sicher sind, ob sie die Software verwenden sollen, hauptsächlich den Unterschied zwischen der 3DeVOK-Mapping-Software und der Fotomodellierung, ausgehend von sieben Szenarien: Artikelanpassungsfähigkeit, Modellgenauigkeit, Modelloberflächenqualität, Fotoanforderungen, Portabilität von Mapping und Retusche sowie Einstiegskosten. In Anbetracht der Tatsache, dass verschiedene Kunden unterschiedliche Anforderungen haben und unterschiedliche Szenarien verwenden, besteht die optimale Lösung für Sie darin, eine Kaufentscheidung zu treffen, die den Nutzen unter Berücksichtigung Ihrer eigenen Situation unter budgetgerechten Bedingungen maximiert.

Überblick

Laser-3D-Scan + 3DeVOK-Kartierungssoftware

1. Hauptvorteile:

① Gute Anpassungsfähigkeit der Artikel: Es kann den Anforderungen an die Erstellung farbiger 3D-Modelle der meisten Artikel gerecht werden.

② Einfach zu verwenden: Einfacher Einstieg nach dem Selbststudium; geringe Anforderungen an die Fähigkeiten und Erfahrung des technischen Personals; niedrige Arbeitskosten (kein erfahrener Ingenieur erforderlich).

③ Hocheffiziente Produktion: Die meisten Schritte können intelligent und automatisch verarbeitet werden, und die Texturproduktion und Texturverfeinerung können innerhalb von 30 Minuten abgeschlossen werden (normales Modell).

④ Verarbeitung in einem Schritt: Wenn die lokale Textur verfeinert werden muss, ist es nicht erforderlich, mehrere professionelle und komplexe Software von Drittanbietern zu verwenden. Der Ingenieur kann die Nahtlinienbearbeitung, den Austausch einzelner Fotokarten, die Farbnivellierung mit einem Klick, die Verfeinerung mit Photoshop-Plugins und andere intelligente Funktionen der 3DeVOK-Mapping-Software verwenden.

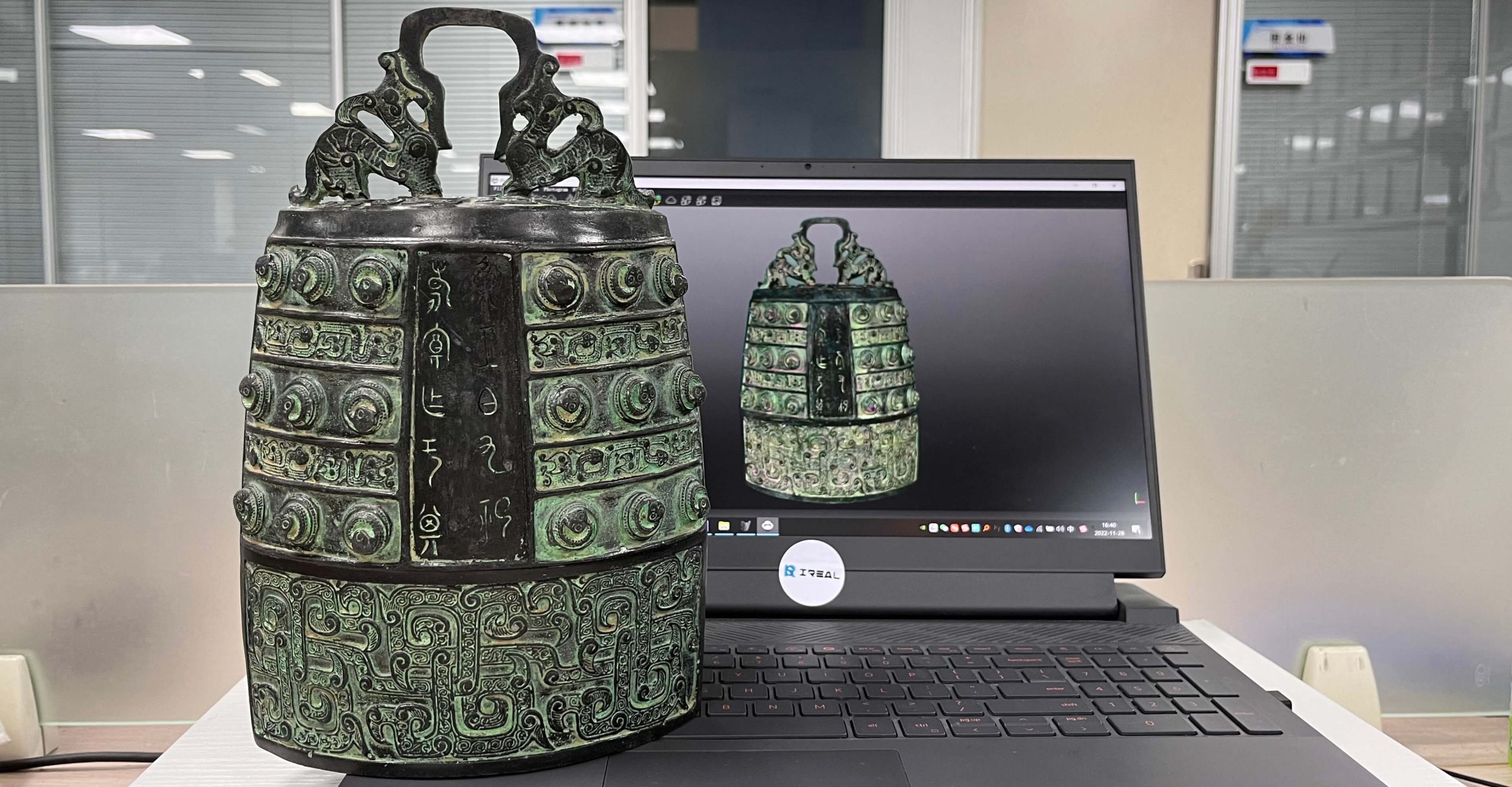

⑤ Hochwertige Farbtexturen: Mit dieser Lösung lassen sich hochpräzise (bei Modellen und Texturen), hochgenaue und farbgetreue 3D-Modelle erstellen, die sich am besten für Kunden mit hohen Anforderungen eignen (wie etwa Branchen für den Schutz von Kulturdenkmälern, digitale Sammlungen usw.): Eine 1:1-Wiederherstellung jeder realen Textur auf dem Artikel ist erforderlich.

2. Hauptnachteile:

Die Kosten für die Unterstützung von Software und Hardware sind im Frühstadium relativ hoch (die Kosten für die Nachbearbeitung und das unterstützende Personal sind jedoch niedrig, die Produktionseffizienz ist hoch und die Anforderungen der Farbmodellierung für verschiedene Artikel können erfüllt werden).

Fotomodellierung

1. Hauptvorteile:

① Vollständige Fotomodellierung, geringe Nebenkosten.

② Für Kunden, die keine Anforderungen an die Genauigkeit und Texturgenauigkeit des 3D-Modells stellen, ist diese Methode vorteilhafter:

Bei matten Objekten mit reichhaltigen und sich nicht wiederholenden Texturen und ohne komplexe Strukturen (keine Vertiefungen, tiefen Löcher usw.) sind die Vorteile dieser Methode am offensichtlichsten.

2. Hauptnachteile:

① Geringe Anpassungsfähigkeit der Elemente: Bei Elementen mit wenigen Texturen/hoher Reflexion und dünnwandigen Teilen usw. kann die Fotomodellierung fehlschlagen/es können Probleme bei der lokalen Modellierung auftreten.

② Hohe Anforderungen an Bediener: Bediener müssen über Kenntnisse im Umgang mit SLR-Kameras, Nachbearbeitung, lokaler Kartenverfeinerung und anderer professioneller Drittanbietersoftware verfügen.

③ Hohe Produktionskosten: Für die hochauflösende Fotomodellierung sind mehr hochauflösende Fotos, hochkonfigurierte Arbeitsstationen und längere Rechenzeiten erforderlich (die kürzeste dauert 2-3 Stunden). Wenn die lokale Karte verfeinert werden muss, ist der Vorgang mühsam und zeitaufwändig.

Anpassungsfähigkeit

Laser-3D-Scan + 3DeVOK-Kartierungssoftware

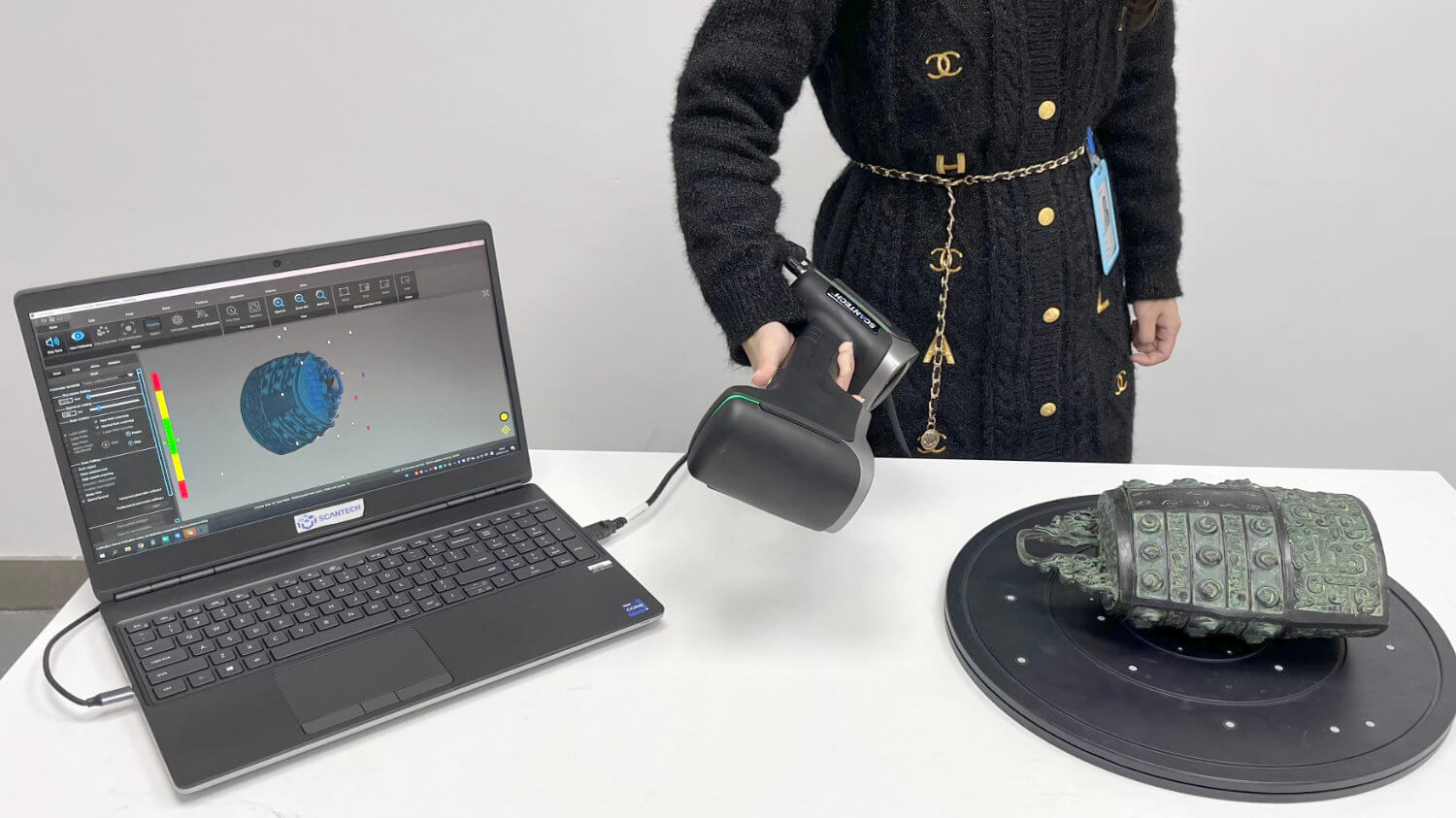

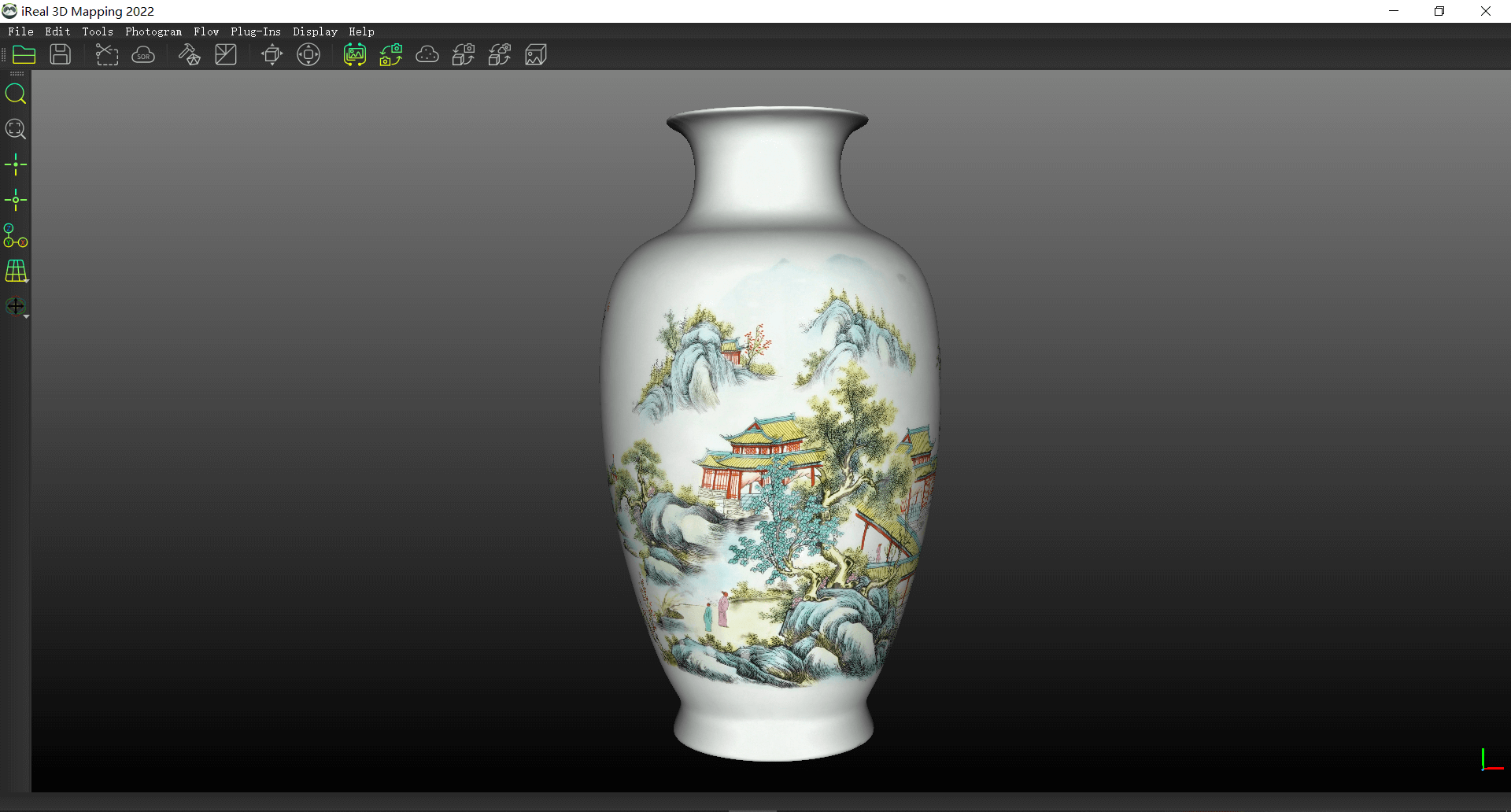

3D-Laserscanner können die meisten Objekte scannen. Nach dem Erhalt hochpräziser monochromer Modelle kann die 3DeVOK-Mapping-Software das Texturmapping für alle gescannten Modelle abschließen.

Fotomodellierung

1. Am besten geeignet für matte/undurchsichtige Materialien und Gegenstände mit reichhaltigen und sich nicht wiederholenden Texturen (wie Holzwaren, Steingut und menschliche Gesichter).

2. Nicht geeignet für einfarbige/hochreflektierende/keine Texturen im lokalen Teil/mit sich wiederholenden Texturen und auch nicht geeignet für Gegenstände mit dünnen Kanten. Bei solchen Gegenständen kann es vorkommen, dass sie nicht erfolgreich rekonstruiert werden können oder dass es Probleme mit der lokalen Rekonstruktion gibt (wie z. B. hochreflektierendes Porzellan).

Genauigkeit

Laser-3D-Scan + 3DeVOK-Kartierungssoftware

Hoch

Die Genauigkeit der durch 3D-Scannen in Industriequalität gewonnenen Daten kann bis zu 0,02 + 0,015 mm/m erreichen, was für die Datenarchivierung, die Schutzüberwachung und Restaurierung von Kulturgütern, den 3D-Druck, die Messanalyse und das Strichzeichnen von Kulturgütern usw. verwendet werden kann.

Fotomodellierung

Es konnte kein genaues Modell abgerufen werden.

1. Wenn die Fotoqualität schlecht ist oder nur wenige lokale Texturen der Objekte vorhanden sind, kann dies zu Verzerrungen, umgekehrten Unebenheiten und anderen Problemen bei rekonstruierten Modellen führen.

2. Modelle, die nur durch Fotomodellierung erstellt wurden, eignen sich eher nur für die 3D-Anzeige. Für Kunden, die Genauigkeitsanforderungen haben oder das Modell für mehrere Szenarien verwenden möchten, werden die Anforderungen möglicherweise nicht erfüllt.

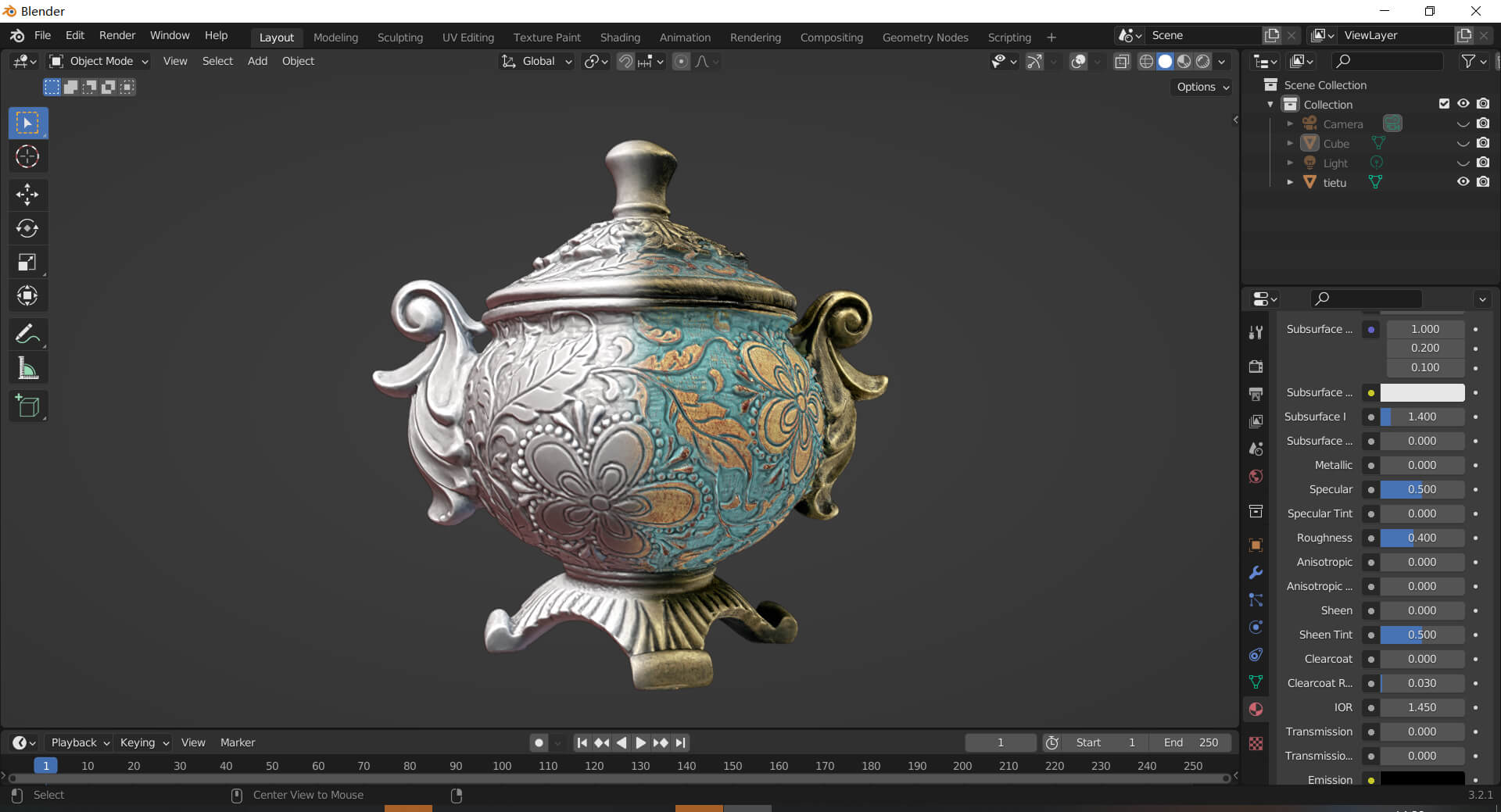

Oberflächenqualität von Modellen

Laser-3D-Scan + 3DeVOK-Mapping-Software

Hoch

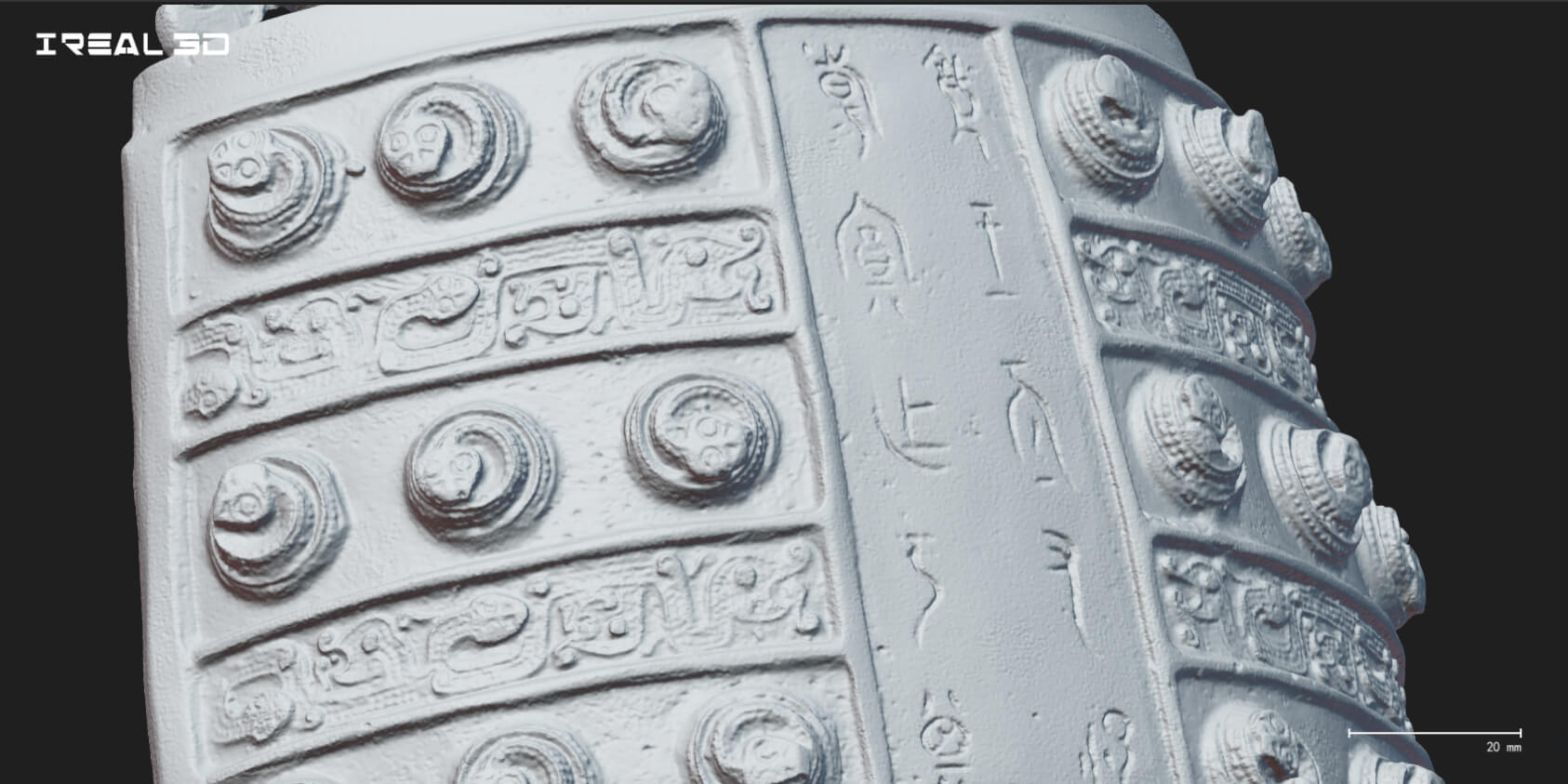

1. Die Mindestauflösung von 3D-Scannern in Industriequalität kann 0,01 mm erreichen, wodurch die geometrischen und strukturellen Merkmale der gescannten Objekte weitgehend im Verhältnis 1:1 wiederhergestellt werden können.

2. Hochpräzise 3D-Modelle können dabei helfen, bessere Normal Maps zu erhalten, wenn Mid-Poly High-Poly backt. Infolgedessen können 3D-Modelle mit weniger dreieckigen Maschenoberflächen eine höhere Qualität aufweisen.

3. Das hochauflösende Modell kann die Ausrichtung zwischen der Textur und dem Modell beim Mapping des Fotos genauer machen, um den Anforderungen anspruchsvoller Kunden gerecht zu werden.

Fotomodellierung

Niedrig

1. Das durch Fotomodellierung rekonstruierte Modell kann unebene Oberflächen aufweisen. Wenn sich auf der Oberfläche des Objekts eine Reflexion befindet, kann der berechnete Modelloberflächenfehler größer sein.

2. Die Modelloberfläche von geringer Qualität führt dazu, dass die Fotos nicht genau den entsprechenden geometrischen Merkmalen zugeordnet werden. Wenn daher die durch Fotomodellierung erhaltene Textur durch das durch Laserscannen durch Koordinatenausrichtung erhaltene monochrome Modell ersetzt wird, kann die Ausrichtungsgenauigkeit zwischen der Textur und den Merkmalen auf dem Laser-3D-Modell nicht garantiert werden (Beim 3D-Laserscannen und der 3DeVOK-Mapping-Software verwendet die 3DeVOK-Mapping-Software nach dem Erhalten hochpräziser Scanmodelle durch Laser-3D-Scannen die Fotohauptkörpererkennung + relative Ausrichtung, die strukturelle Ausrichtung zwischen Fotos und gescannten Modellen und die präzise Registrierung zwischen der spärlichen Punktwolke und dem gescannten Modell, um die Kartenabbildungsgenauigkeit sicherzustellen).

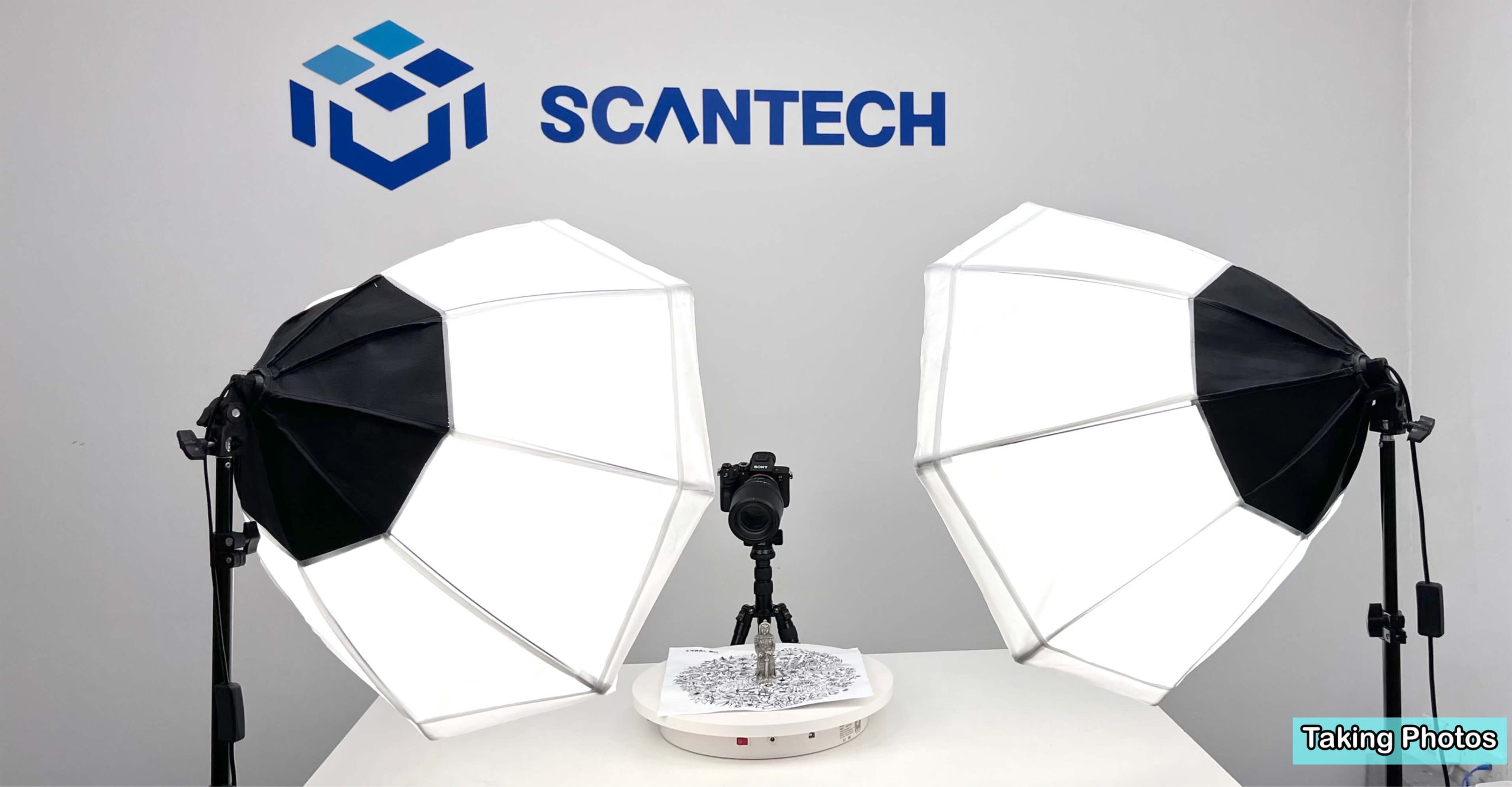

Fotoanforderungen

Laser-3D-Scan + 3DeVOK-Kartierungssoftware

Die Fotos wurden nur für die Texturabbildung verwendet. Es ist nicht nötig, 3D-Modelle auf Grundlage der Fotos zu erstellen, daher sind die Anforderungen an Fotomenge, -qualität und -texturen relativ gering.

1. Machen Sie alle 12-18° ein Foto. Normalerweise werden für einen normalen Artikel nur 100+ Fotos benötigt.

2. Die Anzahl der benötigten Fotos ist geringer, daher ist die zum Aufnehmen der Fotos benötigte Zeit kürzer, die Nachbearbeitungsgeschwindigkeit ist ebenfalls schneller und die Anforderungen an die Computerkonfiguration sind relativ gering.

3. Die Aufnahmeanforderungen (Winkel, Beleuchtung usw.) sind relativ gering.

Fotomodellierung

Die Texturmerkmale auf jedem Foto werden für die 3D-Rekonstruktion verwendet, daher sind die Anforderungen an Inhalt und Qualität jedes Fotos relativ hoch.

1. Um ein hochpräzises 3D-Modell zu erstellen, müssen für ein einzelnes Objekt normalerweise 300-500 Fotos aufgenommen werden.

2. Die Anforderungen an die Anzahl der Fotos sind hoch, was zu einer langen Aufnahmezeit, einer langsamen Nachbearbeitung und hohen Anforderungen an die Computerkonfiguration führt.

3. Hohe Anforderungen an die Aufnahme von Bildern: Beispielsweise muss der Fokus klar und nicht unscharf sein; jedes Foto hat reichhaltige und sich nicht wiederholende Texturen; die Fotos dürfen keine zusätzlichen Texturmerkmale wie Schatten usw. aufweisen; die Oberfläche des Objekts muss gleichmäßig beleuchtet sein (bewegliches Licht und Schatten sowie überbelichtete Punkte können zu falschen Rekonstruktionsergebnissen führen; Schatten können Rauschen und Tracking-Fehler verursachen und sogar Löcher im Modell verursachen).

Bequemes Mapping

Laser-3D-Scan + 3DeVOK-Kartierungssoftware

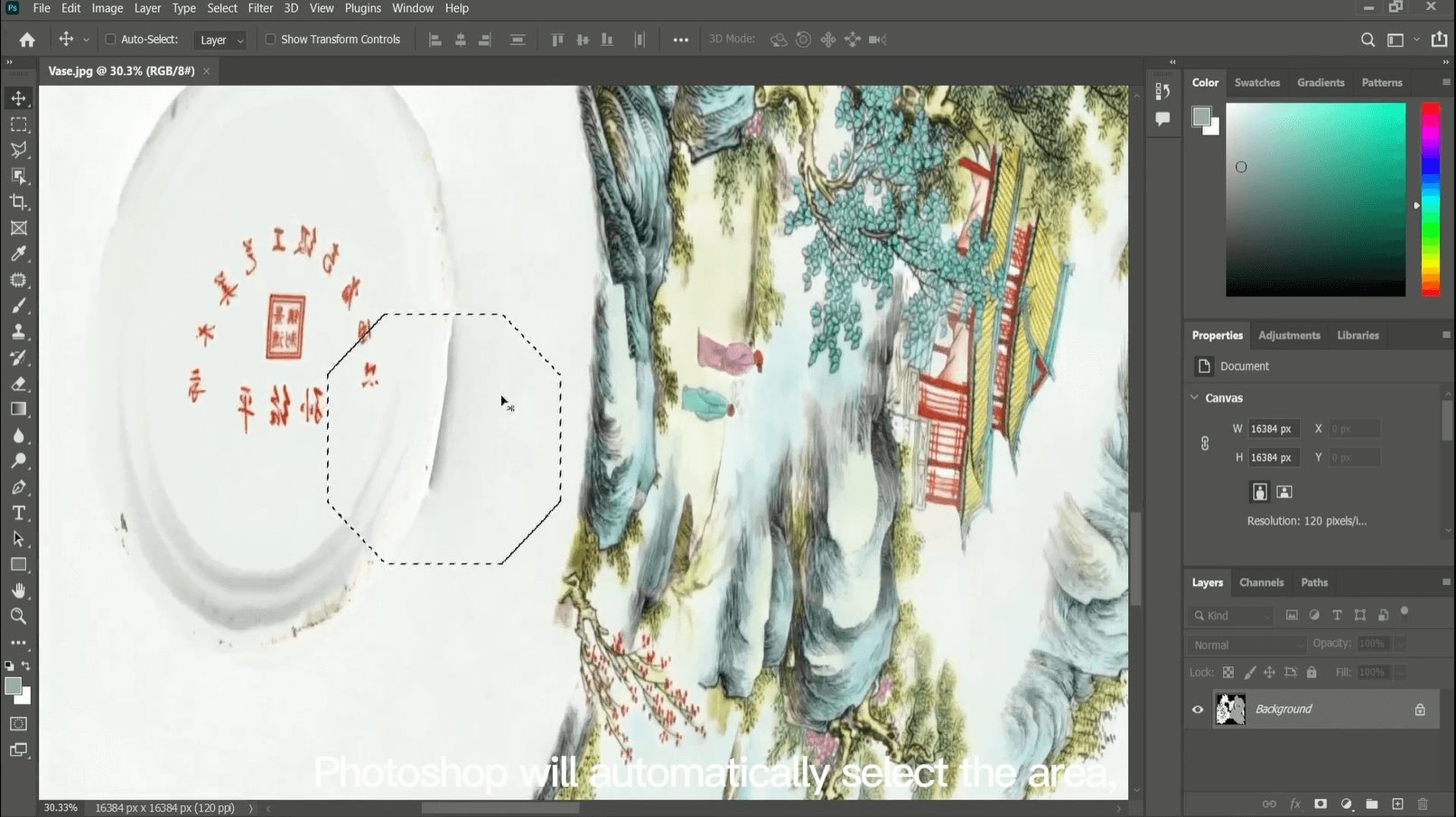

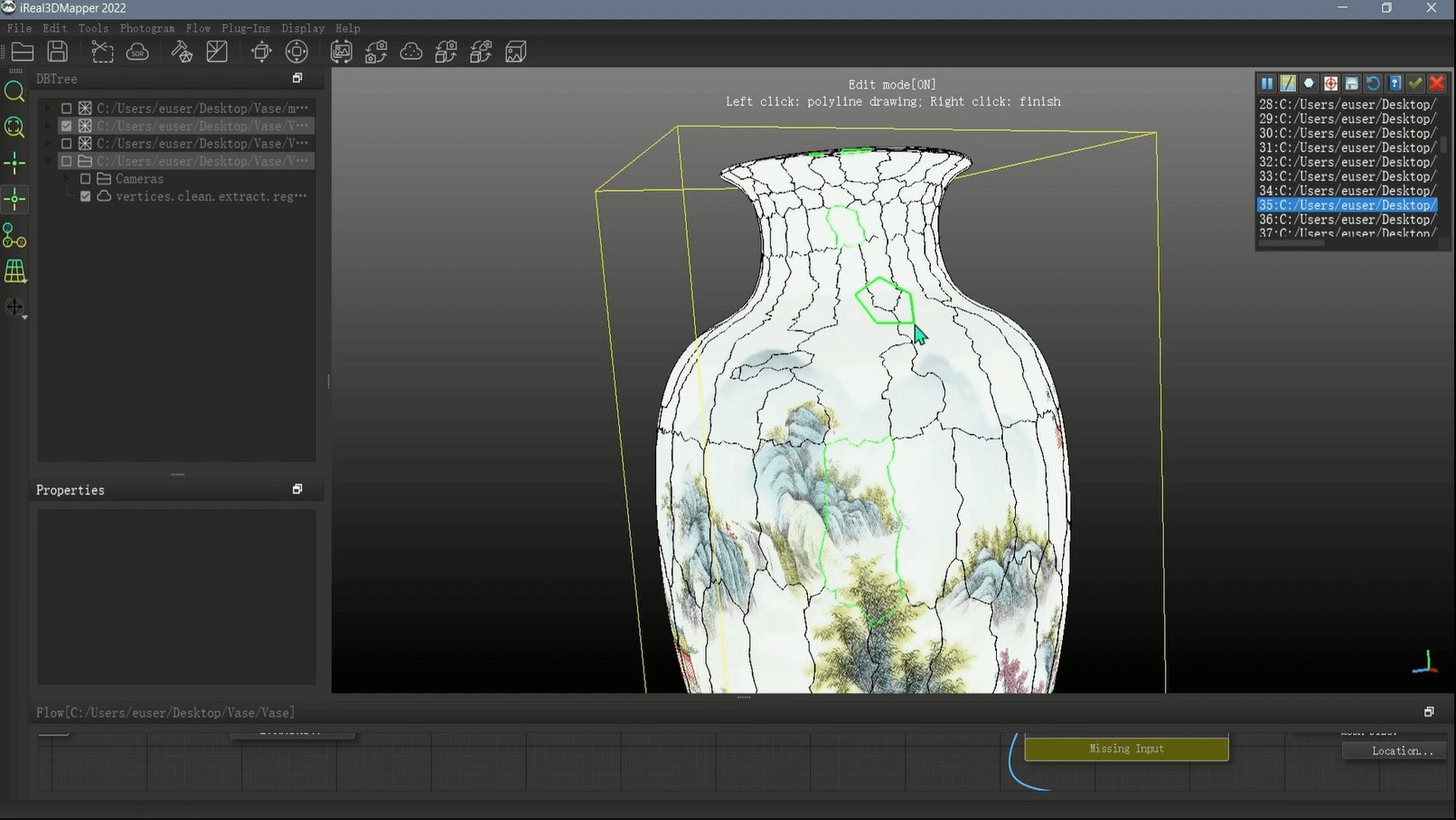

1. Die 3DeVOK-Mapping-Software verfügt über eine Funktion zur Nahtlinienbearbeitung, die das visuelle Entfernen verzerrter Texturen (Flecken, Unschärfe, Fremdkörpermapping) unterstützt und auch Photoshop zum Verfeinern der Texturen verknüpfen kann.

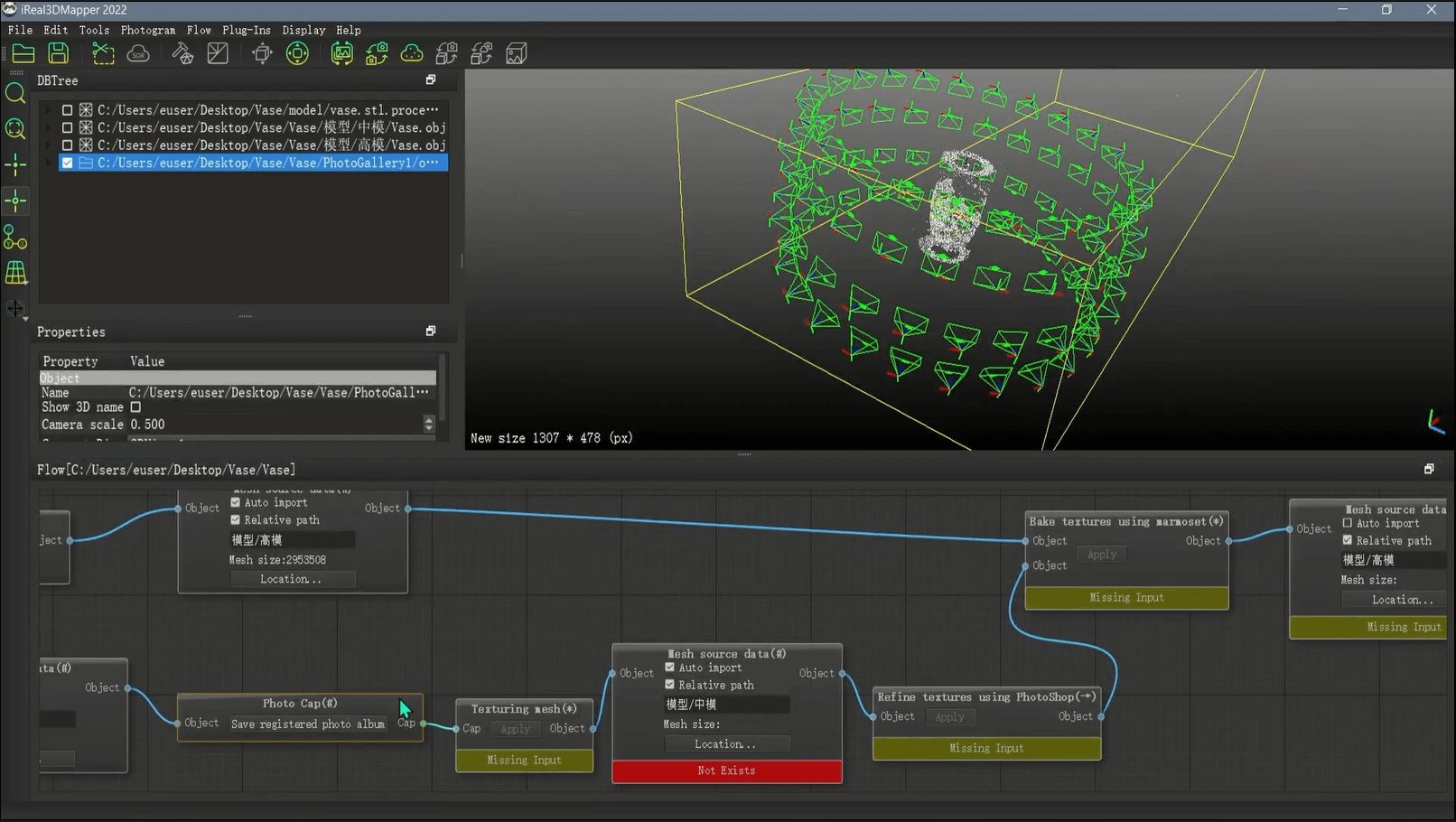

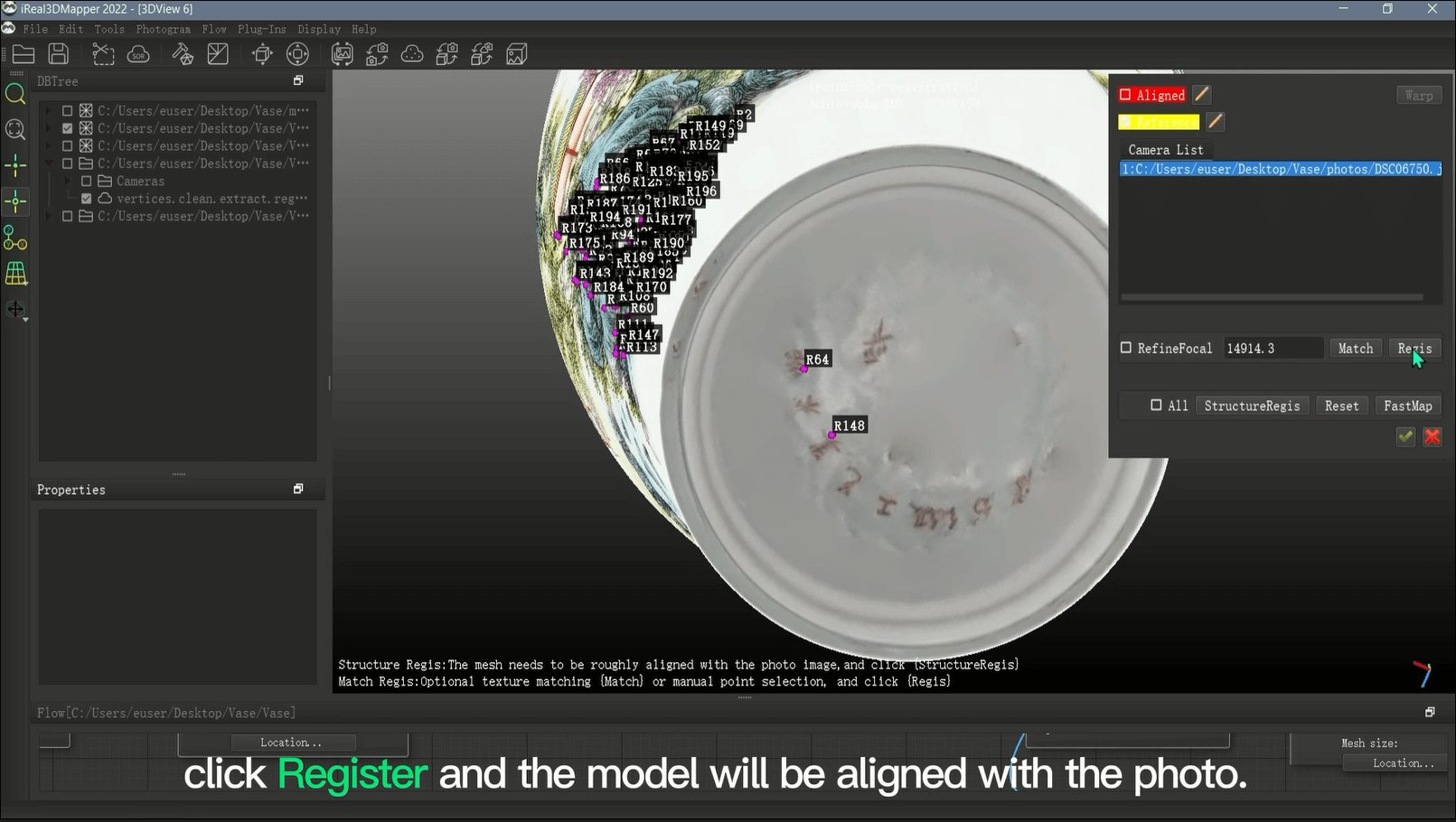

2. Es unterstützt ein einzelnes Foto zur Teilnahme an der Orientierungsberechnung für die schnelle Zuordnung von oben/unten (die Anzahl der für oben/unten erforderlichen Fotos ist viel geringer als bei der Fotomodellierung) und kann auch zum schnellen Ersetzen lokaler Texturen verwendet werden (Farbanpassung mit einem Klick wird nach dem Ersetzen unterstützt).

3. Es unterstützt die automatische UV-Anzeige. Nachdem das Mid-Poly das UV entfaltet hat, kann das UV auf das High-Poly übertragen werden.

4. Beim Erstellen eines hochauflösenden 3D-Modells muss nur die spärliche Punktwolke rekonstruiert werden (was weniger Zeit in Anspruch nimmt und die Anforderungen an die Computerkonfiguration geringer sind), um die Feinregistrierung zwischen den Fotos und dem Scanmodell abzuschließen.

Fotomodellierung

1. Es gibt keine Funktion zum Bearbeiten von Nahtlinien, die Texturzuordnungen können nicht schnell fertiggestellt werden.

2. Die UV-Diagramme sind bruchstückhaft und können nicht mit Photoshop verknüpft werden, um die Textur zu verfeinern.

3. Das UV muss manuell entfaltet werden, um Verzerrungen, Wiederholungen, bruchstückhafte Fragmente und andere Probleme zu vermeiden.

4. Beim Erstellen hochpräziser 3D-Modelle ist es notwendig, dichte Punktwolken zu rekonstruieren (zeitaufwändiger, hohe Anforderungen an Computer und Fotoqualität).

Arbeitskosten

Laser-3D-Scan + 3DeVOK-Kartierungssoftware

1. Einfacher Einstieg nach dem Selbststudium und geringe Anforderungen an die Bediener (Fotos, Nachbearbeitung usw.), was die Arbeitskosten für Unternehmen senkt.

2. Die Textureffizienz ist hoch. Innerhalb von 30 Minuten können die Texturzuordnung und Texturverfeinerung durchgeführt werden (normale Modelle).

Fotomodellierung

1. Der Fotograf muss über hervorragende fotografische Fähigkeiten verfügen.

2. Für die Nachbearbeitung von Texturen ist mehrere Software von Drittanbietern erforderlich, was bedeutet, dass der Techniker mit dieser Software vertraut sein muss. Am besten verfügt er über langjährige Erfahrung im Bereich Next-Generation-Mapping, um mit verschiedenen Problemen fertig zu werden.

3. Selbst erfahrene Bediener benötigen mit einer Desktop-Workstation mit besserer Konfiguration 2-3 Stunden, um eine hochpräzise Textur zu erstellen.

Konfigurationskosten

Laser-3D-Scan + 3DeVOK-Kartierungssoftware

Relativ hoch

Die Grundkonfiguration: ein 3D-Laserscanner + 3DeVOK-Mapping-Software + eine SLR-Kamera + Photoshop, geeignet für kommerzielle Szenarien und den Schutz des kulturellen Erbes.

Fotomodellierung

Die Kosten können niedrig sein

Für Modelle, die sich mit Fotomodellen problemlos erstellen lassen und keine hohe Genauigkeit erfordern, reicht ein Mobiltelefon/eine Spiegelreflexkamera aus.

Zusätzliche Informationen: Zur Fotomodellierungssoftware gehören Reality Capture, ContextCapture (Smart 3D), Metashape (Photoscan), Pix4D Mapper usw.

Insgesamt ist die 3DeVOK-Mapping-Software mit den meisten tragbaren 3D-Scannern auf dem Markt kompatibel und bietet eine breite Palette von Anwendungen in Branchen, die hohe Genauigkeit und Farbqualität erfordern, wie z. B. Denkmalschutz und 3D-Digitalanlagen. Wenn Sie einen iReal 2E-Farb-3D-Scanner besitzen, können Sie mit der 3DeVOK-Mapping-Software auch einen Mapping-Ersatz mit nur einer Taste erzielen, um die Funktionalität Ihres iReal 2E-3D-Scanners zu maximieren.

Wenn Sie keine entsprechenden Anforderungen an die Modellreproduktion haben, kann die Fotomodellierung die meisten Ihrer Anforderungen an die Farb-3D-Zuordnung erfüllen. Es wird empfohlen, dass Sie die Lösung wählen, die Ihrer Situation am besten entspricht.
